VARIOKIT teške nosive skele

Modularni sistem za velika opterećenja u mostogradnji kao i specijalne zahteve u industrijskoj gradnji

PERI VST tornjevi za velika opterećenja i VRB rešetkasti nosači bezbedno prenose velika opterećenja kod velikih raspona tokom izgradnje mostova. Teška nosiva skela VARIOKIT modularnog sistema obezbeđuje efikasna rešenja ne samo u mostogradnji, već ima izuzetnu primenu u industrijskoj gradnji.

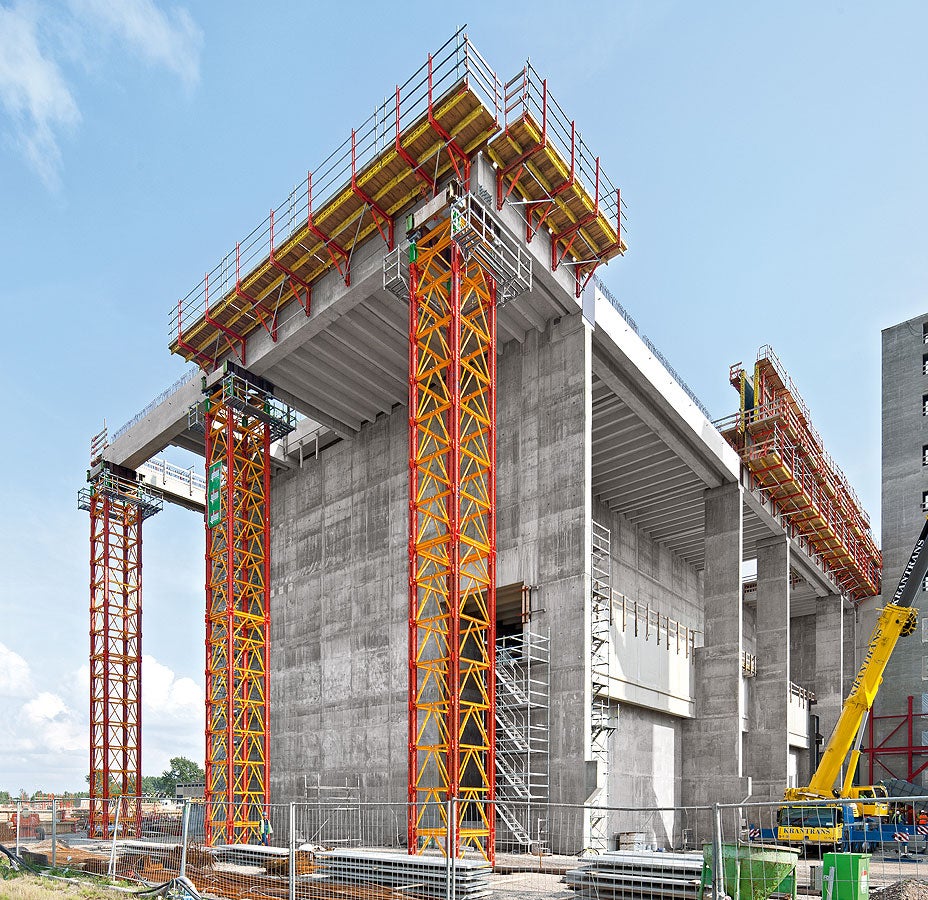

VST toranj za velika opterećenja

Pomoću standardizovanih sistemskih elemenata moguća je izrada različitih nosećih sistema:

Tornjevi sa 4 vertikale
Kao standardni toranj dimenzija 2 m x 2 m ili uz poseban statički proračun do max. 6,50 m x 6,50 m

Toranj sa dodatnim vertikalama
Na mestima koncentrisanog opterećenja korišćenjem dodatnih vertikala moguće je udvostručiti nosivost

Ramovski toranj
Kombinacijom vertikala i horizontala koristi se kao projektno-specifični ramovski toranj

Prostorna skela
Povezivanjem pojedinačnih ramovskih tornjeva takođe se povećava nosivost.

Primarni nosač
Kod oporaca i stubova sistem se može upotrebiti kao primarni nosač visine do 10 m

Kompatibilni sa PERI UP sistemom, čime se obezbeđuju sigurni prilazi

Tehničke karakteristike

• Opterećenje po vertikali do 700 kN
• Standardna primena do visine od 40 m
• Veće visine moguće uz specifičan projekat oplate
• Zahvaljujući navoju i pokretnoj hidraulici moguće podizanje i spuštanje i pod punim opterećenjem
• Pomoću  RCS šina različitih dužina, dva kompenzaciona elementa i navojne glave moguće je kontinualno realizovati sve visine.

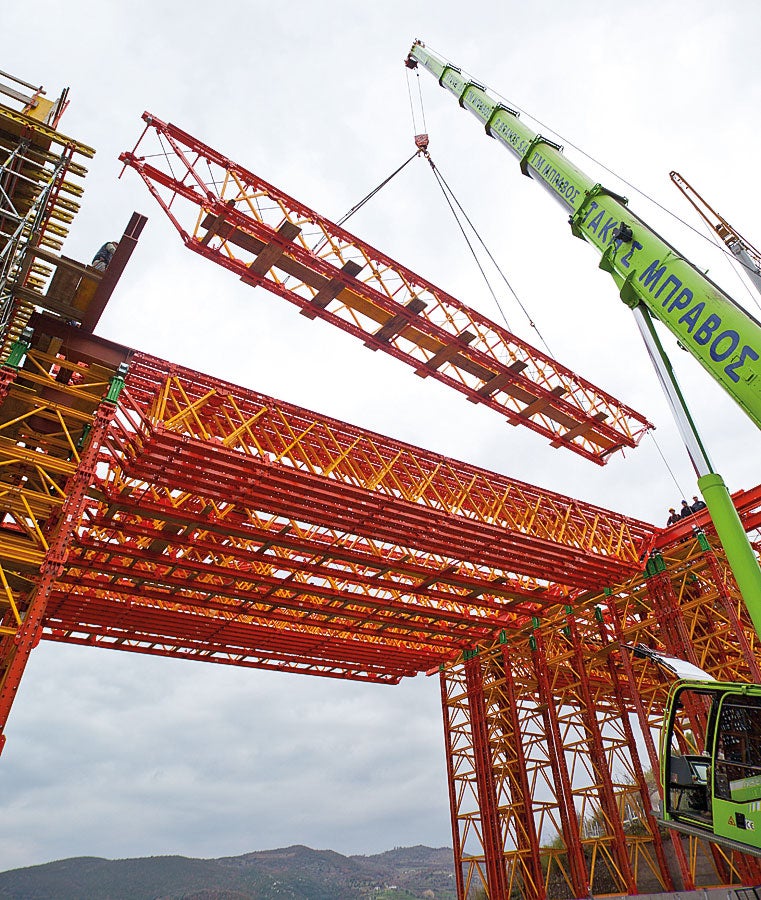

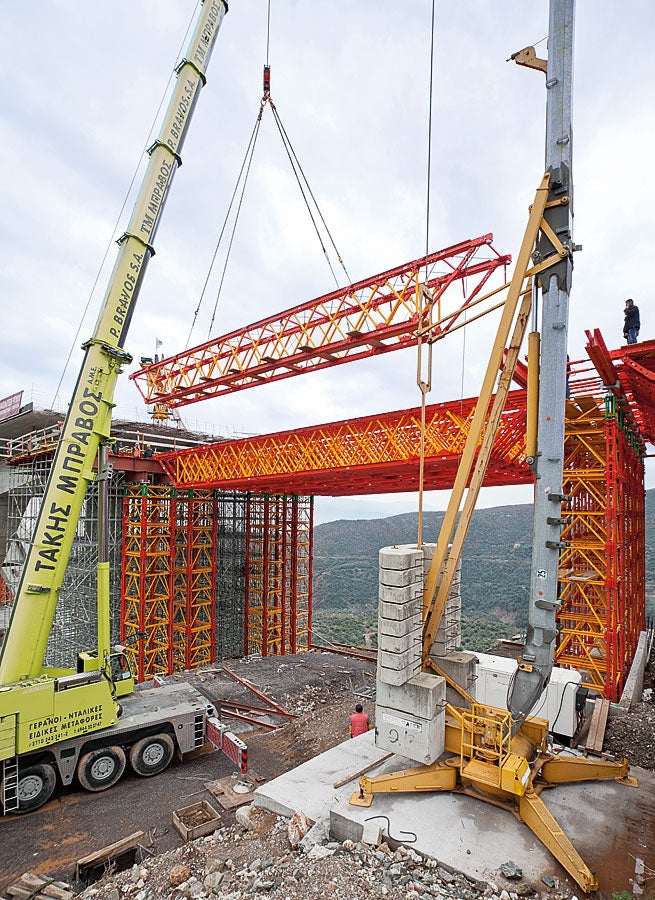

VRB rešetkasti nosač

Rešetkasti nosač sastavljen je od različitih tipova ramova, koji su optimizovani u pogledu opterećenja i dužine, a koji, zahvaljujući određenim kombinacijama, omogućavaju kontinuirano prilagođavanje svim rasponima.

Razlikujemo:

Nosive ramove
koji prenose opterećenje na tornjeve za velika opterećenja

Spojne ramove
za veće sile smicanje  bliže osloncu kao i za primenu kod centralnih nosača i spojeva

Standardne ramove
koji se koriste na sredini raspona

Standardno, centralno povezivanje horizontalnih i vertikalnih spregova omogućava optimalnu iskorišćenost nosivosti i efikasno korišćenje materijala.

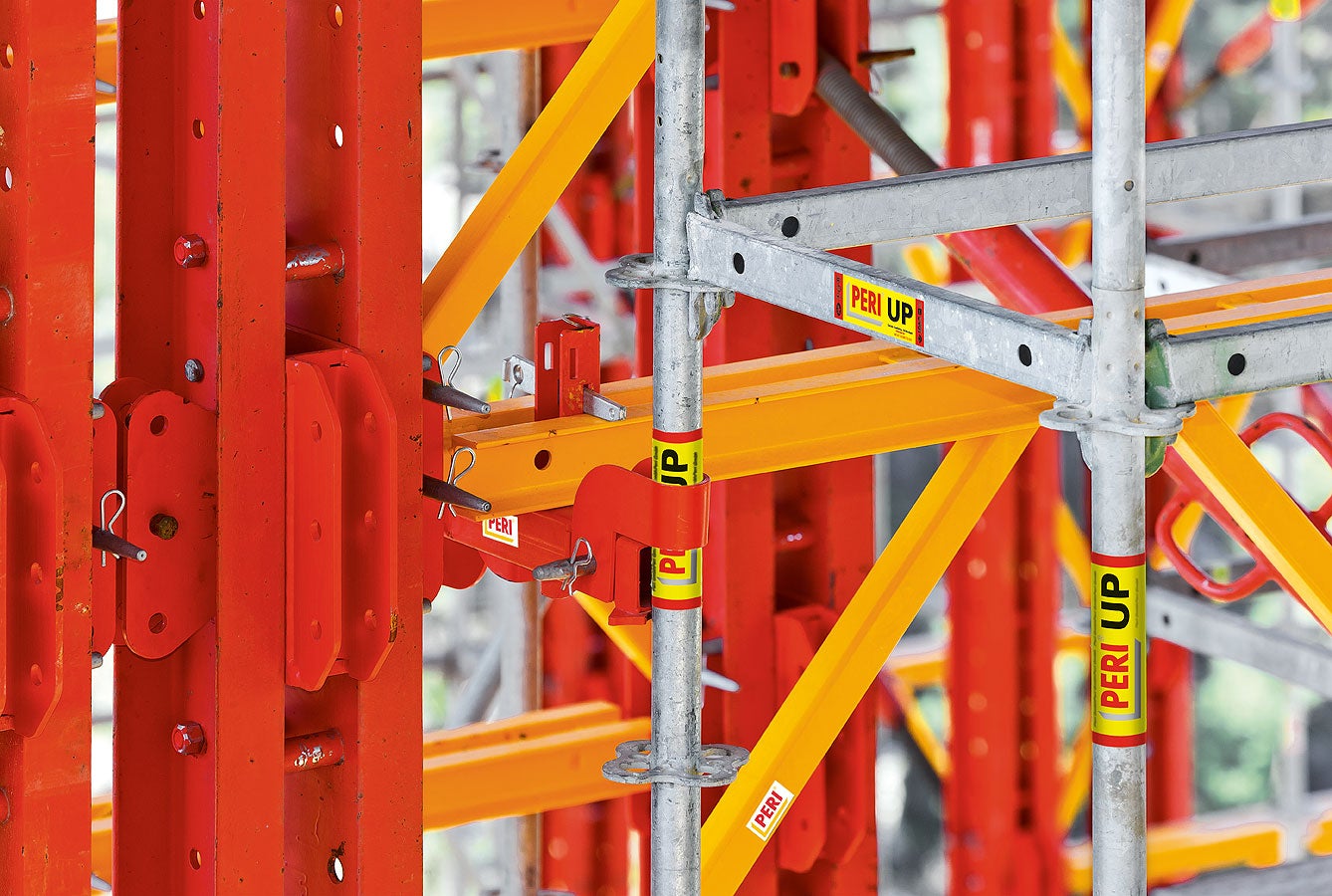

Korišćenjem PERI UP modularne skele  omogućava  se bezbedan pristup teškoj nosivoj skeli.

Techničke karakteristike

• Optimizovan za raspone do 40 m
• Dozvoljeni momenat savijanja: 3.000 kNm
• Kompenzacija uzdužnog i poprečnog nagiba
• Kontinualna realizacija svih raspona
• Izjednačavanje tolerancije pri montaži
